VRV Daikin для здания: как разделить зоны с разным графиком работы

Помещения с разным графиком объединяют в управляемые группы, а холодильные контуры разделяют по нагрузке, режиму и допустимому простою. Офисам и ресторану назначают свои календари; для круглосуточной серверной предусматривают независимый контур.

Сгруппируйте помещения по времени работы и допустимому простою

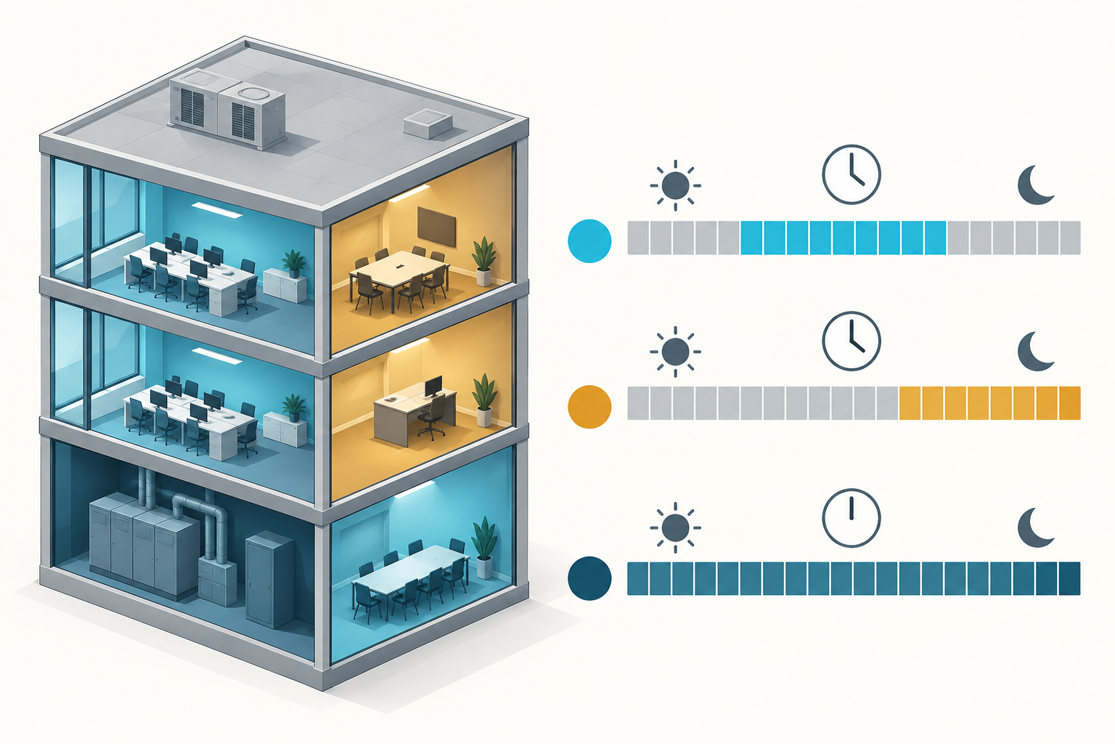

Возьмём трёхэтажное здание: офисы открыты с 8:00 до 19:00, ресторан принимает гостей вечером, переговорные заняты по бронированию, серверная работает круглосуточно. В экспликацию добавляют часы работы, температуру в паузе, зимнюю потребность в охлаждении и допустимую остановку каждой комнаты. Помещения с одинаковым сценарием собирают в группы.

Офисные кабинеты получают общий рабочий календарь, ресторан — вечерний. Для переговорных рекомендуем предусмотреть временное продление работы: после встречи группа возвращается к основному расписанию. Серверную выделяют в самостоятельный контур, если её нельзя останавливать вместе с офисом.

Так на практике решают задачу «vrv для здания: как разделить зоны с разным графиком работы». Граница управления должна совпадать с границей оборудования. Если один канальный блок подаёт воздух одновременно в дневное и круглосуточное помещения, второй пульт не даст им независимое включение.

Рассчитайте нагрузки и два разных коэффициента

Тепловую нагрузку определяют отдельно для каждой комнаты: учитывают ограждения и окна, солнце, людей, освещение, технику и вентиляционный воздух. Затем нагрузки размещают на суточной шкале. У солнечного фасада пик приходится на день, у ресторана — на вечер. Отношение одновременного пика здания к сумме пиков помещений характеризует одновременность.

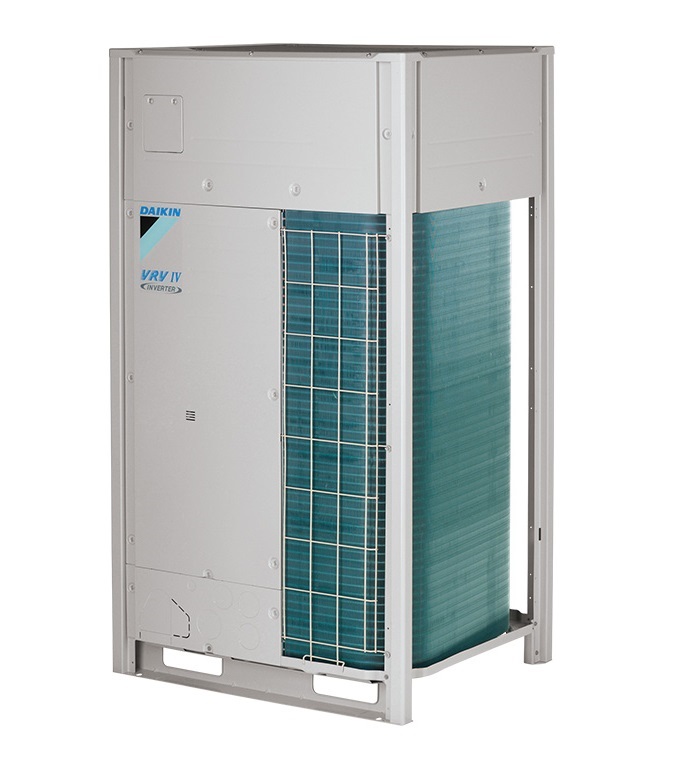

Коэффициент подключения считают иначе: суммарный индекс внутренних блоков делят на номинал наружной системы. Для конфигураций VRV IV+ из таблицы совместимости диапазон составляет 50–130%, для VRV 5 Heat Recovery — 50–120%. Рабочий предел выбирают по таблице конкретной серии. Занятость помещений в этот расчёт не входит.

При коэффициенте подключения 120% все внутренние блоки в момент общего максимума делят доступную производительность наружной системы. Поэтому комбинацию проверяют в программе подбора при расчётной наружной температуре. Для нашего примера критичен вечерний интервал, когда офисы ещё заняты, а ресторан уже вышел на рабочую нагрузку.

Выберите общий режим или одновременное охлаждение и обогрев

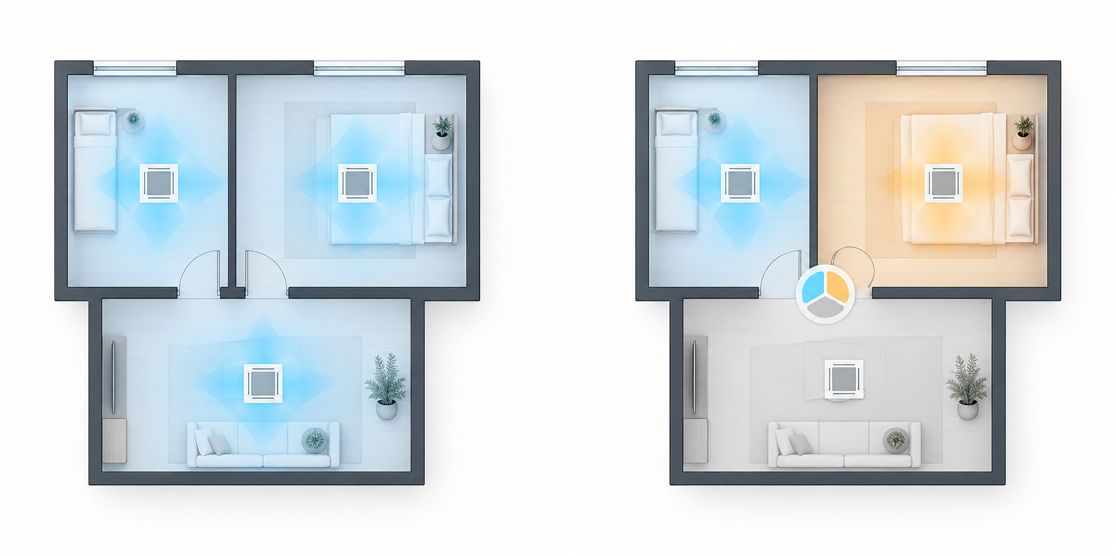

В двухтрубной системе с тепловым насосом внутренние блоки включаются независимо, работают с разными уставками и календарями. При этом контур выбирает один общий режим — охлаждение или обогрев. Такая схема подходит группам, которым в один и тот же период требуется одинаковый режим.

Весной северным кабинетам может требоваться тепло, пока зал с солнечными окнами и серверная нуждаются в охлаждении. Для такого совпадения нагрузок применяют трёхтрубную VRV с рекуперацией тепла. BS-блоки переключают подключённые группы между охлаждением и обогревом, а система передаёт тепло из охлаждаемых помещений в обогреваемые.

Разные графики ресторана и офиса не требуют Heat Recovery. Рекуперацию выбирают при одновременном запросе зон на противоположные режимы. Условие проверяют по нагрузкам переходного сезона и времени работы помещений.

Назначьте каждой группе свой внутренний блок

Для небольшого кабинета можно подобрать настенный FXAQ-A, для открытого пространства — кассетный FXFQ-B или FXZQ-A, для скрытого монтажа — канальный FXSQ-A либо FXMQ-A. Типоразмер выбирают по нагрузке, расходу воздуха, требованиям к шуму и доступному месту установки.

Один канальный блок может обслуживать комнаты с одинаковым временем работы. Для комнат с разными графиками потребуются регулирующие устройства, датчики и проверка минимального расхода воздуха. Два внутренних блока дают каждой комнате независимое управление.

До выпуска спецификации проверяют поколение наружной системы, индексы внутренних блоков, хладагент, пульты, адаптеры и BS-блоки. Расчётная программа покажет доступную мощность блоков для заданных длин трасс и температур.

Проверьте трассы до утверждения мест установки

После расстановки блоков строят дерево трубопроводов и проверяют фактическую и эквивалентную длину, суммарную длину труб, перепады высот и участок от первого разветвителя до самой дальней точки. Для RXYQ-U допустимая фактическая длина одной трассы достигает 190 м, общая длина — 1000 м, перепад между внутренними блоками — 30 м. Для другой серии используют её собственную таблицу ограничений.

Длинная ветвь увеличивает заправку хладагентом, влияет на производительность и усложняет поиск утечки. Для небольших помещений рассчитывают допустимую концентрацию хладагента. К разветвителям и BS-блокам оставляют сервисный доступ. При нарушении ограничения трассы меняют расположение блоков или границы контура.

Объедините комнаты с одинаковым графиком в группы

В центральном контроллере помещения объединяют в группы и каждой группе назначают календарь. Для нашего здания создают офисную, ресторанную и круглосуточную группы. Контроллер запускает их в заданное время, ограничивает доступный диапазон уставок и отключает блоки после завершения рабочего периода.

Для переговорных рекомендуем настроить временное продление графика на время поздней встречи. Пользователь включает его с локального пульта, а по окончании заданного интервала помещение возвращается в офисный календарь. Такой сценарий сохраняет исключение для конкретной комнаты и не меняет расписание всего этажа.

Перед сдачей проверяют будний день, выходной, позднее совещание, пожарный сигнал и потерю связи. В матрице управления указывают права пользователей, команды BMS и аварии для диспетчера. Так конфликтующие команды находят до эксплуатации.

Для критичных помещений предусмотрите независимый контур

Модульная наружная комбинация сохраняет часть производительности при некоторых отказах компрессорного оборудования. Трубопроводы, питание и управление остаются общими точками отказа. Резервирование серверной рассчитывают по допустимому времени простоя и критичной тепловой нагрузке.

Если серверная должна охлаждаться во время ремонта основной VRV, для неё предусматривают второй независимый контур и отдельное питание. Для обычных офисных зон достаточно разделить здание между несколькими системами: сервис одного контура тогда затронет только закреплённую за ним часть помещений.

Перед подбором наружных блоков последовательно выполняют шесть действий:

1. Сводят помещения, расчётные нагрузки и часы работы в одну таблицу.
2. Формируют группы с одинаковыми режимами и допустимым простоем.
3. Проверяют одновременную потребность в охлаждении и обогреве.
4. Рассчитывают одновременность и коэффициент подключения для выбранной серии.
5. Проверяют трассы, объём хладагента, питание и сервисный доступ.
6. Выделяют критичные помещения и настраивают календари, исключения и права пользователей.

Итоговая схема показывает, какие группы работают сейчас, что изменится вечером и какие помещения продолжат охлаждаться во время сервиса. Эти ответы определяют число контуров, тип VRV и состав автоматики.
